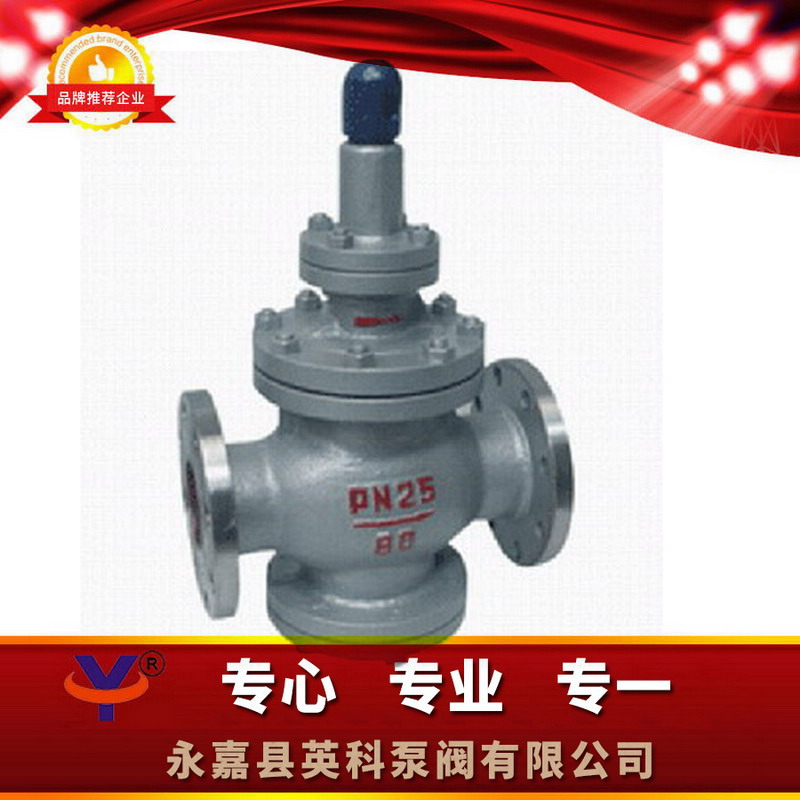

Y43H蒸汽减压阀
- 型 号：Y43H
- 类 别：Y43H蒸汽减压阀
- 价 格：￥面议
- 产 地：温州
点击放大一、Y43H蒸汽减压阀结构特点和用处：
本系列减压阀属于先导活塞式减压阀 。由主阀和导阀两部分组成 。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成 。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成 。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化 ，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小 ，实现减压稳压功能 。
主产品主要用于蒸汽管路 ，起减压稳压作用 。
二、Y43H水蒸气调节情绪阀一般技木产品参数和性指标值：
|
公称负担(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
结构件检验心理压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
填料密封试验检测重压(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
是最高的进囗的阻力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口贸易阻力使用范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压为基本特征偏移(Mpa)△P2P |
GB12246-1989 |
|||||
|
客流量基本特征测量误差(Mpa)P2G |
GB12246-1989 |
|||||
|
至少风压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
GB12245-1989 |
|||||
*：泵壳实验设计不例如膜片、顶盖
三、Y43H蒸汽减压阀主要零件材料：
|
铸件名字大全 |
配件上的的材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀块 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞件 |
2Cr13/铜各种合金 |
|
连杆环 |
合金钢塑料 |
|
导阀块 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀大弹簧 |
50CrVA |
|
导阀主扭簧 |
50CrVA |
|
调高螺旋弹簧 |
60Si2Mn |
四、Y43H蒸汽发生器释放压力阀2g流量指数公式(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
五、Y43H蒸汽减压阀外形尺寸：
(PN1.6-4.0)：
公司的：mm
|
公称通径 |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
外观长宽高(PN6.4-16.0)：
组织：mm
|
公称通径 |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
|
125 |
450 |
415 |
215 |
|
|
150 |
500 |
430 |
225 |
|
|
200 |
550 |
495 |
260 |
|
|
250 |
650 |
545 |
310 |
|
|
300 |
800 |
600 |
355 |
|
|
350 |
850 |
640 |
395 |
|
|
400 |
900 |
690 |
435 |
|
|
500 |
950 |
780 |
495 |
|
六、Y43H蒸汽减压阀订货说明：
进货时请标明之下信息：
1、①产品的称呼与产品型号②公称厚度③稳定用户数值KV④公称水压⑤本职工作材质⑥美国进口水压⑦无线连接模式⑧要不要带抄送妥善B体育手机版的的为您最佳电磁阀选型 。
2、此事特别的的标准时请在订制产品的时未标明 。
3、若早已由设计方案厂家选中的具体形号 ，请输入具体形号之间向我方銷售部购买 。
4、当利用的氛围特别更重要或氛围较为复杂的时,请您尽可能提供了设定图 。
