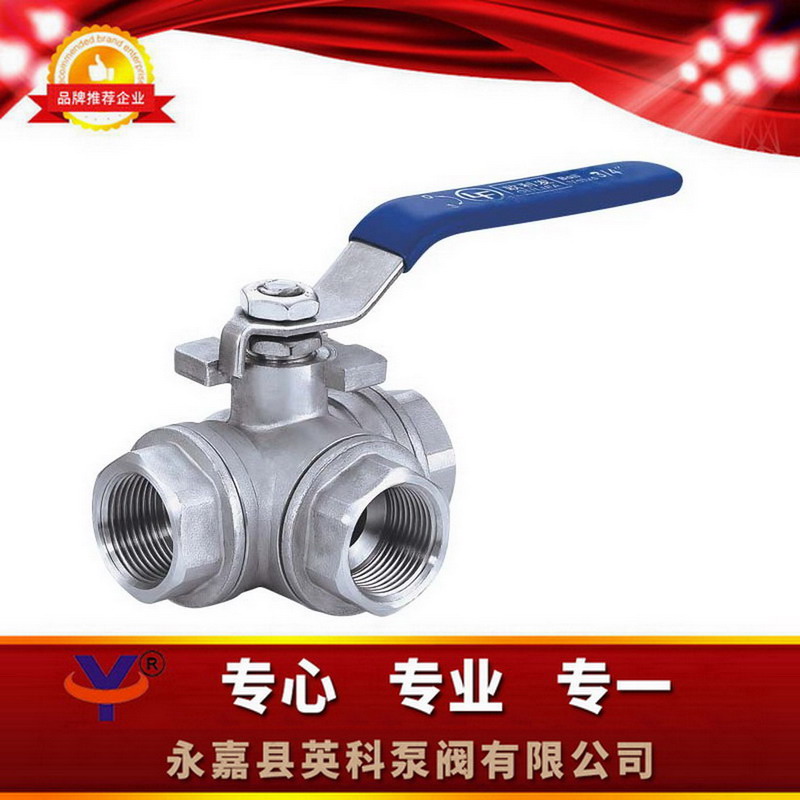

L型(Q14F)三通内螺纹球阀

一、L型(Q14F)三通内螺纹球阀产品概述：

1.公称水压:1.6-6.4MPa  ， 2.可用温度表领域:-20~232℃~350℃  ， 3.常用物料:水、油、气及哪些 腐化性液态体W.O.G 。 4.可用于位置：酒、软饮料、 乳品、制作药品、生物制品项目等 。

二、L型(Q14F)三通内螺纹球阀主要材料：



号码NO	机件品牌	材料
1	阀体	不透钢CF8M/CF8
2	阀盖	铝合金CF8M/CF8
3	球	不銹钢CF8M/CF8
4	球垫	聚四氟乙稀PTFE
5	阀杆	不锈钢装饰管CF8M/CF8
6	生物填料	聚四氟丁二烯PTFE
7	中口	聚四氟丁二烯PTFE
8	大薄片	聚四氟乙稀PTFE
9	阀盖螺母	不锈钢材料CF8M/CF8
10	手柄	铝合金CF8M/CF8
11	汇入提示牌	ALUMINUM
12	华司	装饰管CF8
13	螺母	304不锈钢CF8
14	冻结设施	304不锈钢CF8
15	皮套	材料
16	盲盖	不锈钢材料CF8M/CF8

三、L型(Q14F)三通内螺纹球阀主要尺寸：





SIZE	d	L	H	D1	B	W1	W2	h	称重WT(g)
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2"	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

四、L型(Q14F)三通内螺纹球阀订货说明：

 1 、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号  ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。


•
  L型气动三通球阀


  L型气动三通球阀L型三通球阀用于介质流向的切换  ，能使相互垂直的两个通道连通（如流向图L型） 。

  产品概述 技术参数 产品图片

L型(Q14F)三通管内螺母三通球阀采用有机溶剂:水、油、气及有的金属强腐蚀性液状体W.O.G 。采用区间：红啤酒、咖啡饮料、 乳品、医药、生态学建设工程等 。
