产品展示T型三通内螺纹球阀
- 型 号：
- 类 别：T型（Q15F)三通内螺纹球阀
- 价 格：￥面议
- 产 地：

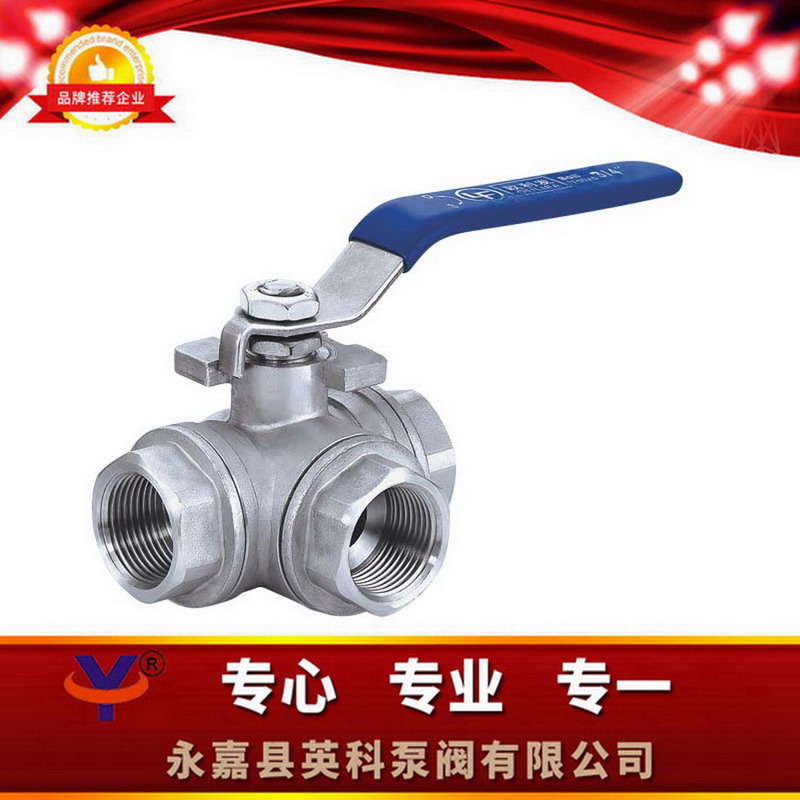

点击放大一、T型(Q15F)三通内螺纹球阀产品概述：
1.公称压力差:1.6-6.4MPa ， 2.适用于气温标准:-20~232℃~350℃ ， 3.符合媒质:水、油、气及那些蚀性性液體W.O.G 。 4.可用于位置：红啤酒、果汁饮料、 乳品、药厂、菌物水利等 。二、T型(Q15F)三通内螺纹球阀主要材料：
|
序号顺序NO |
产品种类 |
质量 |
|
1 |
阀体 |
不銹钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢管CF8M/CF8 |
|
3 |
球 |
不锈钢材料CF8M/CF8 |
|
4 |
球垫 |
聚四氟丁二烯PTFE |
|
5 |
阀杆 |
装饰管CF8M/CF8 |
|
6 |
活性炭过滤器 |
聚四氟乙稀PTFE |
|
7 |
中口 |
聚四氟乙稀PTFE |
|
8 |
大薄片 |
聚四氟丁二烯PTFE |
|
9 |
密封盖螺母 |
不銹钢CF8M/CF8 |
|
10 |
手柄 |
304不锈钢CF8M/CF8 |
|
11 |
流进标示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢材质CF8 |
|
13 |
螺丝 |
不锈钢材料CF8 |
|
14 |
绑定部件 |
304不锈钢CF8 |
|
15 |
皮套 |
塑胶板材 |
|
16 |
盲盖 |
304不绣钢CF8M/CF8 |
三、T型(Q15F)三通内螺纹球阀主要尺寸：
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
毛重WT(g) |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
11/4" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
|
11/2" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
四、T型(Q15F)三通内螺纹球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号 ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。
