产品展示Q71F意式超短型球阀
- 型 号：
- 类 别：Q71F意式超短型球阀
- 价 格：￥面议
- 产 地：
货品双击手机浏览频率：6725
无

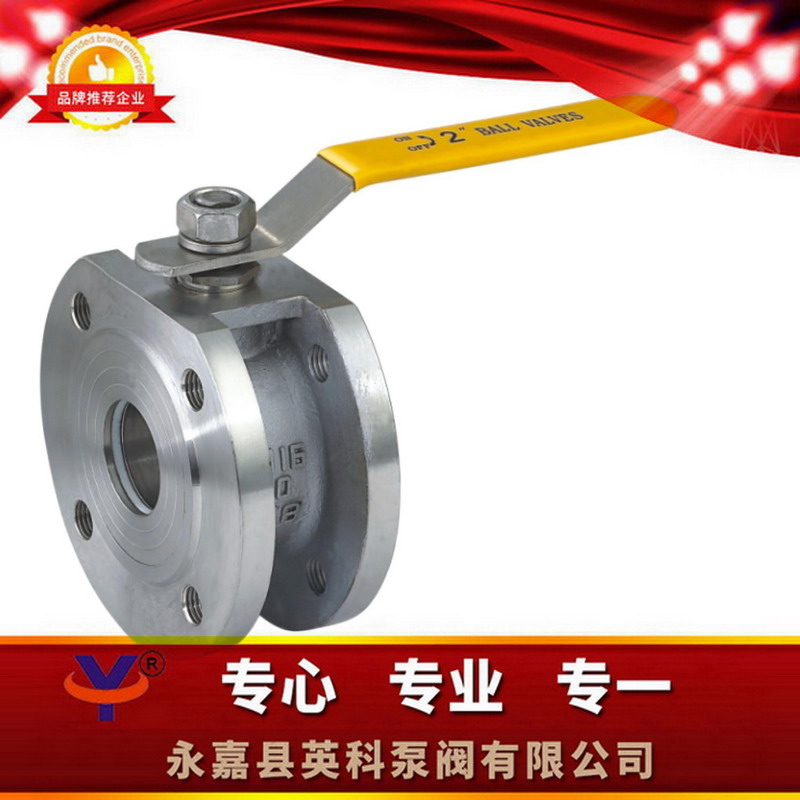

点击放大一、Q71F意式超短型球阀概述：
1.公称的压力：1.6-2.5MPa 2.应用室温依据：-20~232℃-350℃ 3.不适用物料：水、油、气及那些氧化全自动（W.O.G）二、Q71F意式超短型球阀主要材料：
| 数字序号 | 铸件公司名称 | 金属材质 | |
| 1 | 阀体 | 不锈钢材质CF8M/CF8 | 高碳钢WCB |
| 2 | 球 | 不锈钢管316/304 | 不锈钢装饰管吗SS304 |
| 3 | 封密垫 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 4 | 阀杆 | 不锈钢装饰管316/304 | 不銹钢SS304 |
| 5 | 鲍尔环填料 | 聚四氟氯乙烯PTFE | 聚四氟丁二烯PTFE |
| 6 | wifi定位锁 | 不绣钢304 | 装饰管SS304 |
| 7 | 手柄 | 铝合金304 | 冷库保温隔热板的表层SS304 |
| 8 | 阀杆螺母 | 不锈钢材质的304 | 不锈钢板SS304 |
| 9 | 填充料阀盖 | 不銹钢304 | 冷库保温隔热板的表层SS304 |
| 10 | 手柄套 | 塑料管 | 塑料管 |
| 11 | 密封圈瓶帽 | 铝合金316/304 | 不锈钢材质的316/304 |
| 12 | 垫圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
三、Q71F意式超短型球阀主要尺寸：
| SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ |
| D | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 44 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| B | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
四、Q71F意式超短型球阀订货说明：
1、①好产产品标题与规格型号②公称内直径③阀体木头材质④公称压力差⑤应用物料⑥接入措施⑦应用高温⑧安装驱动措施⑨是不是也带有附件便大家的为您无误电机选型 。
2、如果发现特异条件时请在定制商品时附上
3、若都由的设计的单位选着的参数 ，请选择参数一直向我方銷售部网上订购 。
4、当便用的时候如此注重或条件更繁多时,请您以便给出方案图 。
Q71F意式超短型蝶阀1.公称工作压力：1.6-2.5MPa 2.不适宜水温的范围：-20~232℃-350℃ 3.不适宜物质：水、油、气及很多耐腐蚀介质液体（W.O.G）
