产品展示T型(Q45F)三通球阀
- 型 号：
- 类 别：T型(Q45F)三通球阀
- 价 格：￥面议
- 产 地：

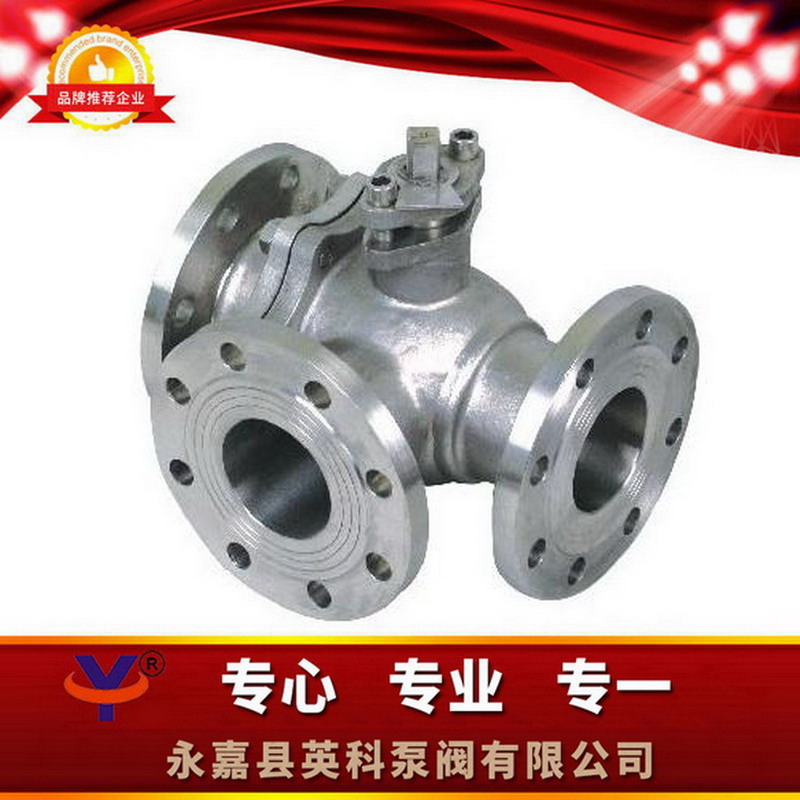

点击放大一、T型(Q45F)三通球阀产品概述：
四阀块密封胶三通接头不锈钢球阀形状美感 ，组成部分紧密适当合理 ，它不单单可完成媒质走向的设置 ，也能够让几个过道相护接入 ，而且也可闭合某个过道 ，使单独2个过道接入 ，灵活性抑制管道阀门中媒质的合流或过渡 。（下面T型走向图）二、T型(Q45F)三通球阀主要性能范围：
|
公称压力 |
试验台各种压力 |
||
|
罩壳 |
直流高压液密封隔绝 |
底压液密闭 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适合工程 |
适合有机溶剂 |
水、柴油、气等非腐蚀不锈钢性导电物质和酸性腐蚀不锈钢性导电物质 |
|
|
采用工作温度 |
-28～350℃ |
||
|
应该用管理规范 |
相连接法兰片 |
JB79-59 GB9113、 |
|
|
检验检测应力测试 |
JB/T 9092-99 、API598 |
||
三、T型(Q45F)三通球阀主要零件材料：
|
组件分类 |
材質 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
封口圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀块、阀杆 |
2Cr13 |
A246-416 |
|
三头螺栓螺母 |
35CrMoA |
A193-B7 |
四、T型(Q45F)三通球阀尺寸和外形：
|
材质 |
公称通径 |
尺寸图(mm) |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
Q45F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
|
五、T型(Q45F)三通球阀订货说明：
1、①產产品各称称与材质原料②公称半径③阀体材质原料④公称心理压力⑤安全的使用媒介⑥进行连接措施⑦安全的使用摄氏度⑧驱程措施⑨会不带超大附件便于.我的为您合理的电磁阀选型 。
2、告之层次性标准要求时请在定购物品时写明
3、若就已由设计方案机构筛选的款型 ，请选择款型真接向公司市场部定货 。
4、当运行的场所 ，愈来愈重点或氛围相对冗杂时,请您妥当出示设定图 。
