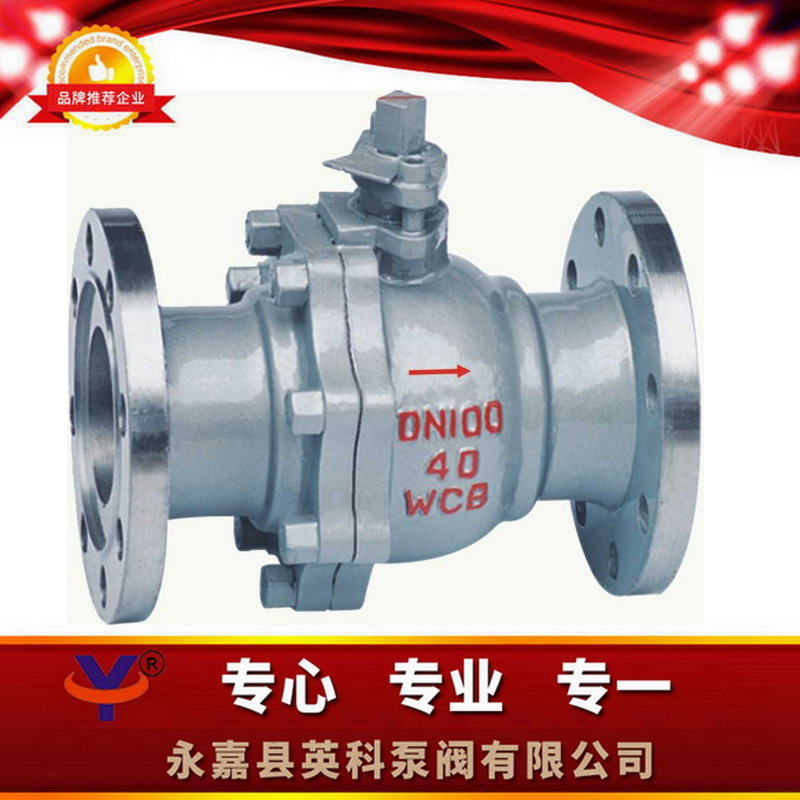

Q41F软密封球阀
- 型 号:
- 类 别:Q41F软密封球阀
- 价 格:¥面议
- 产 地:
一、Q41F软密封球阀产品特征:
1.适于媒质:水、气、燃油、当然气和酸碳被耐腐蚀性媒质 2.不适用热度:-196-350℃ 3.带动方试:手动式、气动系统、电动四轮、上下波动等 4.公称通径:DN15-250mm 1/2″-10″二、Q41F软密封球阀主要零件及材质:
项目编号NO. |
零件及运转情况称呼 |
才质 |
|
GB |
ASTM |
||
1 |
阀体 |
WCB |
A216-WCB |
2 |
密封带圈 |
PTFE |
PTFE |
3 |
球体 |
1Cr18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石体 |
WCB |
A216-WCB |
7 |
平垫 |
超材料石墨+不锈钢材质的 |
B12.10-304/F.G |
8 |
填充料 |
PTFE |
PTFE |
9 |
悬浮填料密封盖 |
WCB |
A216-WCB |
0 |
追踪定位片 |
25 |
A105 |
11 |
挡圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
K33 |
A47-667 Gr.32510 |
13 |
阀杆 |
1Cr33 |
A276-410 |
14 |
螺柱 |
35 |
A193-B7 |
15 |
止推平垫 |
PTFE |
PTFE |
三、Q41F软密封球阀技术规范:
设计通过 |
国家行业标准编 |
美标系例 |
|
设汁规格 |
GB/T12237 |
AP16D |
ANSI B16.34 |
卡箍无线连接组成部分厚度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
格局时间(电焊) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
接连法兰盘 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
对焊端 |
GB/T12224 |
ASNI B16.25 |
|
耐压试验和检验员 |
GB/T9092 |
AP16D |
AP1598 |
四、Q41F软密封球阀试验压力:
负压等级分 |
疲劳试验重压(MPa) |
||
公称负压(PN) |
磅级(Class) |
箱体可靠性试验 |
封密疲劳试验 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
150 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
五、Q41F软密封球阀产品结构图:
五、Q41F软密封球阀PN1.6MPa连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050, |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
六、Q41F软密封球阀PN2.5MPa连接尺寸:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
七、Q41F软密封球阀PN4.0MP连接尺寸:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400, |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
八、Q41F软密封球阀PN6.4MPa连接尺寸:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
九、Q41F软密封球阀PN10.0MPa连接尺寸:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|
十、Q41F软密封球阀订货说明:
1、①成商品编码称与规格②公称内直径③阀体原料④公称阻力⑤选用的有机溶剂⑥衔接具体方法⑦选用的温差⑧推动具体方法⑨会不会带扫描件无误人们的为您正常型号选择 。
2、见谅特定符合要求时请在订制厂品时盖章
3、若已是由设计构思公司的指定的规格规格 ,请选择规格规格立即向我局销售人员部够买 。
4、当便用的时候相当主要或氛围非常非常复杂时,请您刻意保证定制图 。
