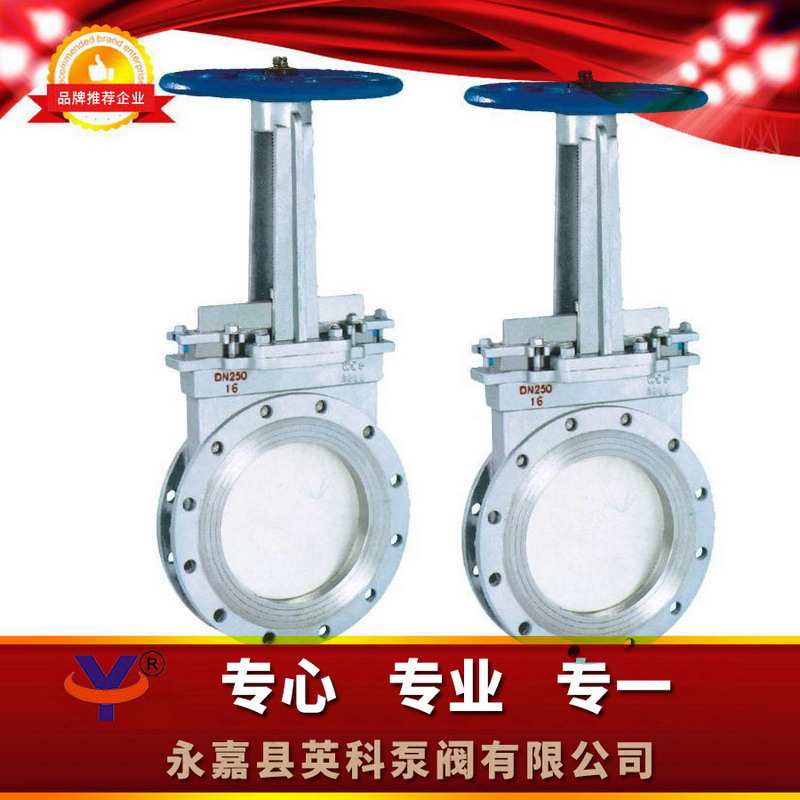

PZ73H手动刀型闸阀

型号：PZ73H
类别：PZ73H手动刀型闸阀
价格：￥面议
产地：温州

好产品打开网页阅览频率：5166 PZ73H手动操作时刀型闸阀支持摄氏度：-38～＋200℃（具体的摄氏度范围内视封密隔绝副木头材质和有机溶剂材质而定）　封密隔绝技术要求：硬封密隔绝、软封密隔绝　；用到有机溶剂：再生牛皮纸、废污水、煤浆、灰、渣水混和物

推荐到：

点击放大

一、PZ73H手动刀型闸阀概述：

1.公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb　
2.公称通径：DN50～500mm　NPS　2"～20"　
3.适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定）　 4.连接法兰：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS　
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　
6.密封型式：硬密封、软密封　
7.泄漏量：硬密封：D级（液体0.1×DN　mm3／s）软密封：A级　（零泄漏）　
8.配套附件：安装法兰

二、PZ73H手动刀型闸阀性能规范：

公称经济压力（MPa)	电机外壳检验（MPa)	密封垫疲劳试验（MPa)	操作摄氏度	应用物质
1.0	1.5	1.1	≤400℃	木浆、污水排放、煤浆、灰、渣水混和物
1.6	2.4	1.8	≤400℃	木浆、污水排放、煤浆、灰、渣水混和物

三、PZ73H手动刀型闸阀零件材质：

体、盖	闸阀	阀杆	密封胶面
不锈钢装饰管吗、碳钢板、灰生铁	高碳钢、不锈钢304	不锈钢管	胶、四氟、不锈钢材料、硬塑镁合金

四、PZ73H手动刀型闸阀连接尺寸：

公称工作压力 MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	, 950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	, 2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1390	1325	2800	32-M48	800	1480

五、PZ73H手动刀型闸阀注意事项：

1.装置前须体检伐门腔内和密封带面等部位零件，不禁止有浮渣或砂粒粘接； 2.各对接区域六角螺栓，让平滑打紧； 3.进行检查悬浮弹性填料部件规定要求压紧，既确定悬浮弹性填料的填料密封性和隔热，也能确定闸板揭开灵活多变； 4.手机用户在按装止回阀前，要校对止回阀参数，联接长宽高及主意媒质汇入，保持与止回阀需要不对性； 5.观众在装置阀体时，需求预先存留阀体驱动程序的重要性余地； 6.动力系统设计的布线须按电路图实施；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

六、PZ73H手动刀型闸阀订货说明：欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务。电话：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥密封组织形式（硬密封盖隔绝、软密封盖隔绝）⑦使用温度⑧驱动方式（手动式、伞伞B体育手机版、油路分配器、自动、电液动）;⑨什么情况下带附注若要B体育手机版的的为您精准选择型号。

2、若有特殊的要时请在够买物品时一式两份

3、若逐渐由结构设计企业选出的尺寸，按照尺寸一直向我局业务员部定购。

4、当运行的的场合越来越非常重要或生态B体育手机版更加简化时,请您尽量用一些展示来图纸设计。

PZ73H手动式刀型闸阀使用媒质木浆、污废水、煤浆、灰、渣水混和物等嘉峪关市PZ73H自动改人工人工人工操作开启机组开启机组刀型闸阀、武威市PZ73H刀型闸阀、张掖市PZ73H自动改人工人工人工操作开启机组开启机组刀型闸阀、平凉市PZ73H刀型闸阀、酒泉市PZ73H自动改人工人工人工操作开启机组开启机组刀型闸阀、庆阳市PZ73H自动改人工人工人工操作开启机组开启机组刀型闸阀、定西市PZ73H刀型闸阀
