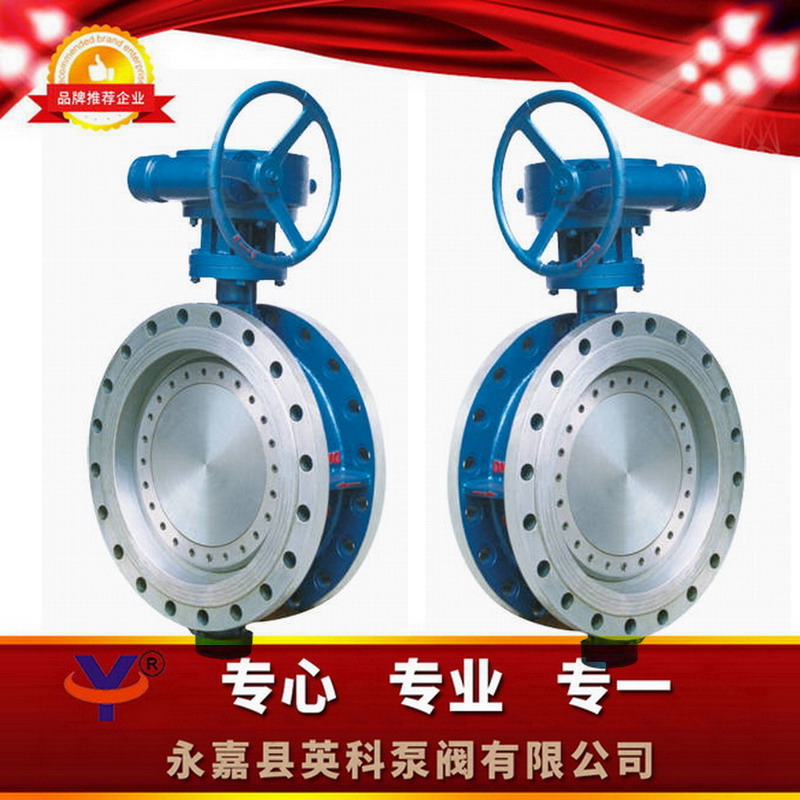

产品展示D343H涡轮硬密封蝶阀
- 型 号：D343H
- 类 别：D343H涡轮硬密封蝶阀
- 价 格：￥面议
- 产 地：温州
点击放大一、D343H蜗轮硬密封蝶阀产品概述：
| 我厂引进能够国外先进技术的基础上 ，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构 ，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上 ，作调节流量和载断流体使用 。该阀采用三偏心结构 ，阀座与碟板密封面均采用不同硬度和不锈钢制作 ，具有良好的耐腐蚀性 ，使用寿命长 ，本阀军邮双向密封功能 ，产品符合国家GB/T13927-92阀门压力试验标准 。 |
二、D343H蜗轮硬密封蝶阀特点：
1、本阀用三反力良好的密封性带组成 ，阀块与蝶板可以说无偏磨 ，存在越观越紧的良好的密封性带功效 。 2、良好的填料密封功能性功能圈所用不绣钢质作 ，具合金材料硬良好的填料密封功能性功能和刚性良好的填料密封功能性功能的相互的特点 ，大多数在底温和耐高温的情况下下 ，均具很好的良好的填料密封功能性功能功能 ，具耐锈蚀,选用生命周期长等的特点 。 3、碟板胶封面用到堆焊钴基硬质的合金材料 ，胶封面防腐蚀损 ，应用使用年限长． 4、大外形尺寸蝶板进行绗架结构特征 ，效果高 ，过流的面积大 ，流阻小 。 5、本阀包括双线密封圈系统 ，装配时不会遭受媒质流进的上限 ，都不会遭受房间地理位置的作用 ，可在其中导向装配 。 6、驱动软件系统设计能能多钳台（电动机90°或180°）施工 ，能够用户的操作 。三、D343H蜗轮硬密封蝶阀主要技术参数：
|
公称通经DN（mm)
|
50～2000
|
|||
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|||
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|||
|
泄漏率
|
符合GB/T13927-92标准
|
|||
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
|||
四、D343H蜗轮硬密封蝶阀主要零部件材料：
|
零件名称
|
材料
|
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
|
阀轴
|
2Cr13不锈钢、合金钢
|
|
密封圈
|
不锈钢圈
|
|
填料
|
柔性石墨
|
五、D343H蜗轮硬密封蝶阀采用标准：
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB9113-2000
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
六、D343H蜗轮传硬密封蝶阀技术图片：
七、D343H-10/16/25/蜗轮硬密封蝶阀主要外形连接尺寸： (单位:mm)
| 公称通经(DN) |
主要尺寸
|
法兰尺寸和螺栓规格
|
||||||||||
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
|
50
|
108
|
350
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
370
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
380
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
420
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
460
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-22
|
270
|
220
|
8-26
|
|
150
|
140
|
555
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
760
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
830
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
895
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
950
|
280
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
|
400
|
216
|
1190
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
|
450
|
222
|
1255
|
350
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
|
500
|
229
|
1305
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
730
|
660
|
20-36
|
|
600
|
267
|
1340
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
|
700
|
292
|
1520
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
1710
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
1810
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
1960
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
2250
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
2435
|
850
|
1675
|
1590
|
36-42
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
2780
|
1030
|
1915
|
1820
|
40-48
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
3020
|
1230
|
2115
|
2020
|
44-48
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
3270
|
1350
|
2325
|
2230
|
48-48
|
2345
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
八、D343H蜗轮硬密封蝶阀订货说明：
订购注意事项1、①类产商品编码称与类型②公称直经③阀体质地④公称的压力⑤运用有机溶剂⑥连入手段⑦运用平均温度⑧安装驱动手段⑨密封隔绝状态⑩是否是带附加若要各位的为您恰当调试 。
2、如果特殊的让时请在定制企业产品时未标明
3、若就已经由制作部门选择的产品主要参数 ，按照产品主要参数直观向公司业务员部订制 。
4、当运行的领域越来越关键性或生态是相对复杂化时,请您一定提高设计制作图 。
