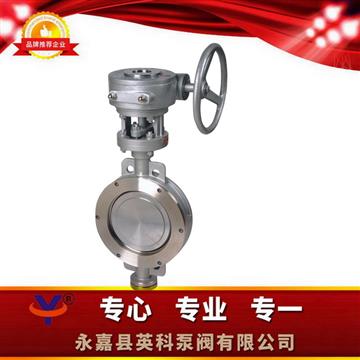

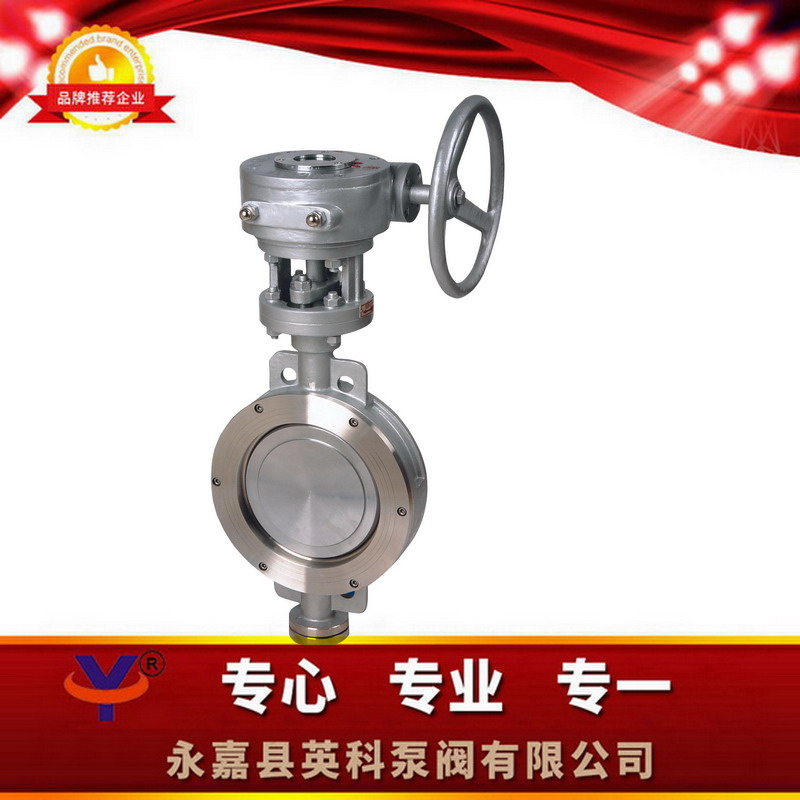

D373H蜗轮传动对夹式硬密封蝶阀

一、D373H蜗轮传动对夹式硬密封蝶阀产品概述：

我厂引进能够国外先进技术的基础上  ，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构  ，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上  ，作调节流量和载断流体使用 。该阀采用三偏心结构  ，阀座与碟板密封面均采用不同硬度和不锈钢制作  ，具有良好的耐腐蚀性  ，使用寿命长  ，本阀军邮双向密封功能  ，产品符合国家GB/T13927-92阀门压力试验标准 。

二、D373H蜗轮传动对夹式硬密封蝶阀特点：

1、本阀选择三剪力隔绝胶格局  ，阀球与蝶板基本上无磨损情况  ，还具有越观越紧的隔绝胶职能 。 2、填料密封垫圈选则不锈铝做成  ，拥有不锈钢硬填料密封垫和粘性填料密封垫的两种长处  ，不管在温度过低和高温高压的实际情况下  ，均拥有美好的填料密封垫机械性能  ，拥有耐被腐蚀,使用的使用期长等结构特征 。 3、碟板密闭面分为堆焊钴基孔状碳素钢  ，密闭面防腐蚀损  ，适用使用期限长． 4、大型号蝶板用于绗架节构  ，刚度高  ，过流面積大  ，流阻小 。 5、本阀有着横向密封性系统  ，配置时没有媒质流往的规定  ，也没有面积座位的干扰  ，可在某些目标配置 。 6、驱动程序控制系统就能够多治具（高速旋转90°或180°）安装程序  ，有利于用户组选用 。

三、D373H蜗轮传动对夹式硬密封蝶阀技术图片：

四、D373H蜗轮传动对夹式硬密封蝶阀主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、D373H蜗轮传动对夹式硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

六、D373H蜗轮传动对夹式硬密封蝶阀采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

七、D373H-10/16/25/蜗轮传动对夹式硬密封蝶阀主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位:mm）

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
				1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52

八、D373H蜗轮传动对夹式硬密封蝶阀订货说明：

订购温馨提醒

1、①的产商品英文名称称与形号②公称尺寸③阀体材质原料④公称学习压力⑤用到媒介⑥接连的方式⑦用到温度因素⑧能够的方式⑨填料密封的方式⑩要不要带抄送是为了当B体育手机版的为您正确无误电磁阀选型 。

2、若有特出耍求时请在定制设备时一式两份

3、若都已经 由设计方案的单位指定的机型  ，  ，请按照机型同时向公司经销商部定购 。

4、当选择的商务活动非常的至关重要或环镜更繁多时,请您要尽可能的出具设计的概念图 。





我厂引进人才都可以欧洲先进集体技能的基础知识上  ，分为了五金机械的J形Q弹抽真空圈和三偏轴高层面铝合金硬抽真空成分  ，被兼具广泛性中用有机溶剂体温≤425℃的治金 、能量、石油气化工厂、及给引流和市政施工建成等工业化途径上  ，作调访问量和载断粘性流体便用 。该阀分为了三偏轴成分  ，阀球与碟板抽真空面均分为了不一样的氏硬度和不锈304不绣钢作  ，兼具较好的耐侵蚀性  ，便用寿命短长  ，本阀军邮双线抽真空用途  ，类产品适用我国GB/T13927-92阀体有压力试验检测规范 。 滁州市D373HB体育手机版蜗杆传输对夹式硬胶封碟阀、阜阳市D373H硬胶封碟阀、宿州市D373HB体育手机版蜗杆传输对夹式硬胶封碟阀、巢湖市D373H传输对夹式硬胶封碟阀、六安市D373H碟阀、亳州市D373HB体育手机版蜗杆传输对夹式硬胶封碟阀、池州市D373HB体育手机版蜗杆传输对夹式硬胶封碟阀
