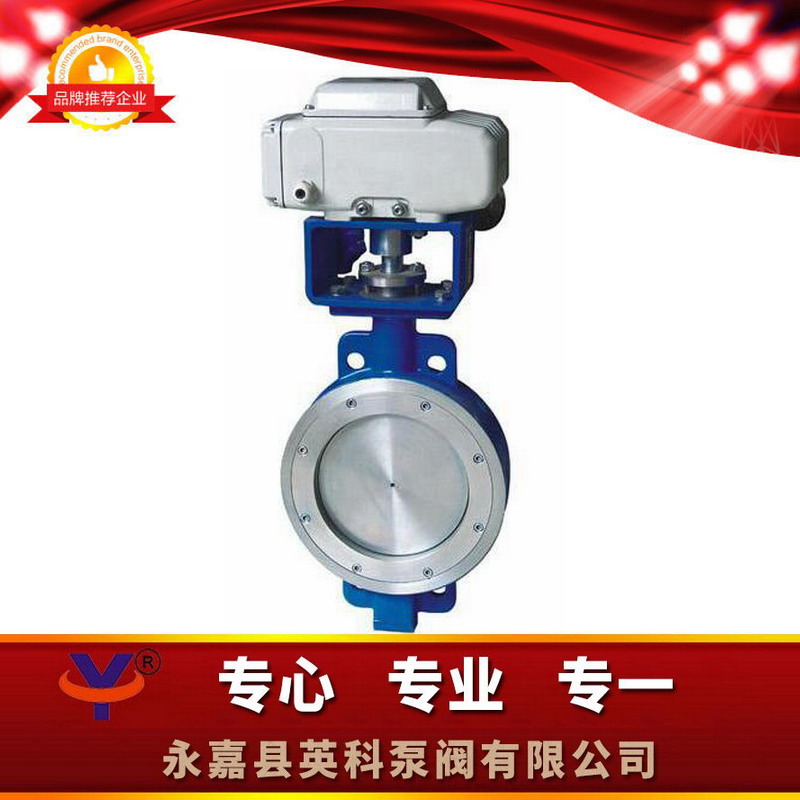

D973H电动对夹式硬密封蝶阀

一、D973H电动对夹式硬密封蝶阀产品概述：

我厂引进能够国外先进技术的基础上  ，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构  ，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上  ，作调节流量和载断流体使用 。该阀采用三偏心结构  ，阀座与碟板密封面均采用不同硬度和不锈钢制作  ，具有良好的耐腐蚀性  ，使用寿命长  ，本阀军邮双向密封功能  ，产品符合国家GB/T13927-92阀门压力试验标准 。

二、D973H电动对夹式硬密封蝶阀特点：

1、本阀用于三扁心封好性能结构类型  ，高压闸阀与蝶板基本上无损耗  ，有越观越紧的封好性能基本功能 。 2、胶封圈配用不锈铝创作  ，包括轻金属硬胶封和弹力胶封的反向缺点  ，不管是在冷藏和常温的状况下  ，均包括不错的胶封耐磨性  ，包括耐结垢,采用保修期长等性能 。 3、碟板封口面主要采用堆焊钴基硬质的锰钢  ，封口面耐磨损损  ，运用壽命长． 4、大的规格蝶板按照绗架格局  ，硬度高  ，过流面积计算大  ，流阻小 。 5、本阀极具双线密闭功能键  ，安装程序程序时不被媒质流入的的限制  ，都不被B体育手机版空间地方的引响  ，可在所有的角度安装程序程序 。 6、推动器能多办公桌（选转90°或180°）装设  ，以及普通用户选择 。

三、D973H电动对夹式硬密封蝶阀技术图片：

四、D973H电动对夹式硬密封蝶阀主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

五、D973H电动对夹式硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

六、D973H电动对夹式硬密封蝶阀采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

七、D973H-10/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(单位:mm)

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
				1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	530	112	125	Ф18	125	Ф18	125	Ф18
65	46	530	115	145	Ф18	145	Ф18	145	Ф18
80	49	565	120	160	Ф18	160	Ф18	160	Ф18
100	56	600	138	180	Ф18	180	Ф18	190	Ф23
125	64	640	164	210	Ф18	210	Ф18	220	Ф27
150	70	705	175	240	Ф23	240	Ф23	250	Ф27
200	71	775	208	295	M20	295	M20	310	M24
250	76	945	243	350	M20	355	M24	370	M27
300	83	1070	283	400	M20	410	M24	430	M27
350	92	1140	310	460	M20	470	M24	490	M30
400	102	1210	340	515	M24	525	M27	550	M33
450	114	1335	380	565	M24	585	M27	600	M33
500	127	1415	410	620	M24	650	M30	660	M33
600	154	1605	470	725	M27	770	M33	770	M36
700	165	1844	550	840	M27	840	M33	875	M39
800	190	2040	640	950	M30	950	M36	990	M45
900	203	2255	710	1050	M30	1050	M36	1090	M45
1000	216	2380	770	1160	M33	1170	M39	1210	M52
1200	254	2640	890	1380	M36	1390	M45	1420	M52

八、D973H电动对夹式硬密封蝶阀订货说明：

进货流程

1、①食名字称与规格②公称长度③阀体材料做④公称气压⑤应用导电介质⑥相连方法⑦应用温度因素⑧驱动包方法⑨封严方法⑩是否需要带附属品若要B体育手机版公司的为您科学合理选用  。

2、要是有独特规定要求时请在定购产品设备时标明

3、若就已经由设计部门选中的尺寸  ，请输入尺寸会直接向针对销售额部订货 。

4、当实用的施工地点越来越关键性或室内B体育手机版很繁琐时,请您做到提高的图纸设计 。



我总部培育能够美国为先进能力的基本上  ，选择精密铸造的J形的弹性封口圈和三扁心很差异化模型金属制硬封口组成部分  ，被广泛应用应用于导电介质气温≤425℃的治金 、功率、油气化工类、同时通风空调工程的和市政施工设计等制造业管上  ，作缓解的流量和载断流体动力安全利用 。该阀选择三扁心组成部分  ，阀块与碟板封口面均选择与众不同坚硬程度和不锈铝生产  ，包括不错的耐被腐蚀性  ，安全利用年限长  ，本阀军邮纵向封口功能性  ，厂品具备地方GB/T13927-92管道阀门负压试验报告准则 。 四川D973H智能硬封严球阀、唐山市D973H智能对夹球阀、秦皇岛市D973H智能硬封严球阀、邯郸市D973H智能对夹式硬封严球阀、邢台市D973H智能对夹式硬封严球阀、石家庄市D973H智能球阀
